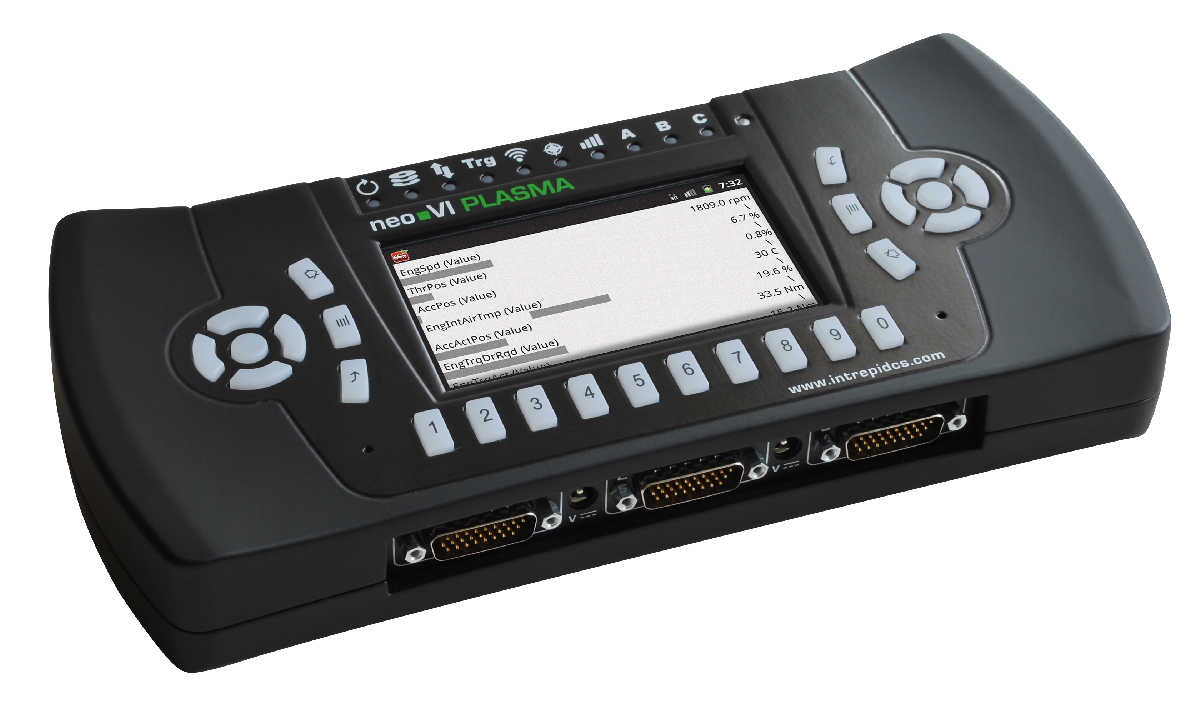

neoVI PLASMA

车载网络接口及远程数据记录系统

概述

参数规格

产品手册 (PDF)

文档

Remote, Stand-Alone Data Logging of Diagnostics, CCP/XCP and Normal-Mode Messages

neoVI PLASMA将最好的车载网络工具和Android 嵌入式操作系统进行了结合，为方案提供了无法比拟的功能。

应用：

  • 独立数据记录仪
  • 通过WIFI，3G或者以太网带有自动下载功能的远程数据记录仪
  • 独立式ECU或车辆仿真器
  • 测试车辆的抬头显示器
  • 车内数据采集系统
  • 测试车队数据采集
  • 车队管理
  • 通过USB 2.0接口，支持J2534、RP1210协议和VSpy的车载接口工具(支持GM

网络：

  • 6-18 路双线CAN
  • 1-3 路单线CAN
  • 1-3 路低速容错CAN
  • 5-15 路LIN
  • 4-12路ISO9141/KWP, K-LINE
  • MOST
  • FlexRay

协议：

  • ISO14229 (UDS)
  • GMLAN
  • CCP/XCP
  • J1939
  • OBD
neoVI PLASMA

VehicleScape DAQ

Vehicle Spy软件中的VehicleScape DAQ提供了专门的用户界面用于加载车辆数据库，如A2L，ODX，MDX，GDX以及DBC等。数据库加载完之后，简单地通过信号名，PIDs/DIDs/LIDs，测量信号以及参数进行搜索并选择你需要采集的量。点击Standalone记录仪标签配置各种内容，如pre/post触发事件，睡眠模式，数据文件名，远程上传选项及其它信息。

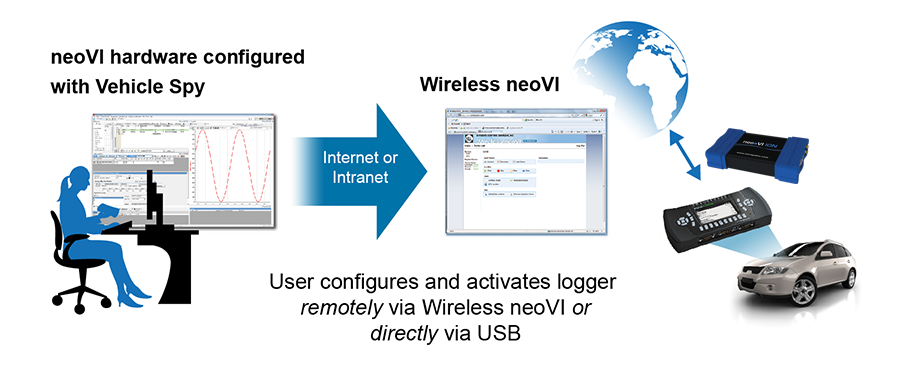

通过Wireless neoVI远程发送配置或脚本并管理数据

你可以通过Wireless neoVI将一个数据记录仪配置或脚本从Vehicle Spy发送至neoVI PLASMA 设备。Wireless neoVI是一个网站，提供了针对车队的数据管理。你能够获取最新的GPS位置，自动化数据下载以及自动导出你需要的数据格式。

远程连接及GPS位置信息

neoVI PLASMA 提供多种远程连接方式：

  • 内置4G数据调制解调器
  • WIFI
  • 以太网（用于连接外置4G调制解调器或有线网络）

基于以上这些可实现数据下载和远程车队管理。除此之外，neoVI PLASMA 拥有5 HZ GPS，精度可达3米。该GPS数据既可以作为车队管理工具，也可以在数据记录过程中为测试数据的提供相关位置信息。

脚本的强大功能 – CoreMini

如果您需要支持一个特殊的协议或者规则、在数据记录的同时建立一个模拟器，或者有特殊的需求及应用，系统提供了一个强大的脚本环境来满足您的需求，脚本可以自行编写并独立运行，使得这个系统具有极高的灵活度和拓展性。

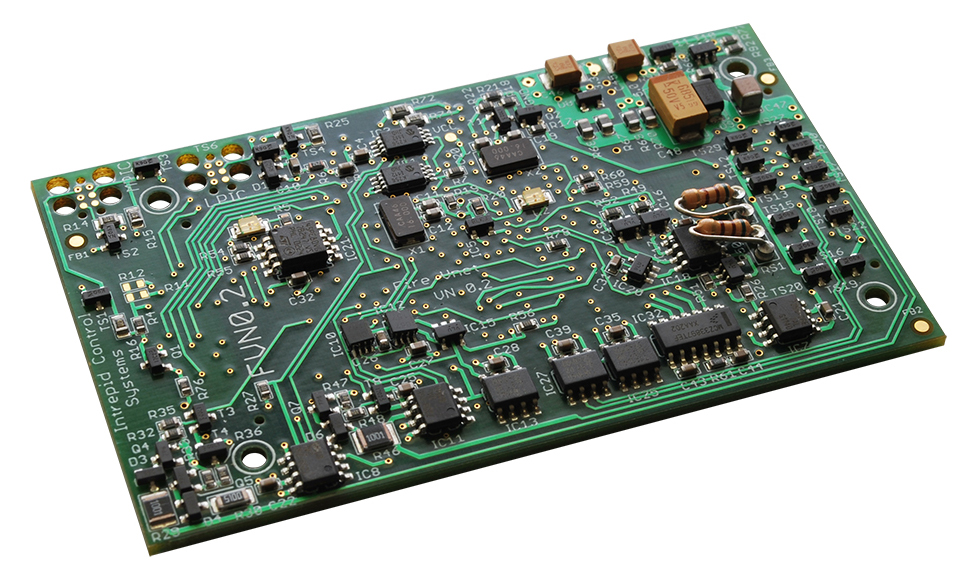

VNET模块–在一个neoVI PLASMA中集成多个网络适配器

neoVI PLASMA自带一个neoVI FIRE2 VNET模块 – 一个小型化的neoVI FIRE2网络适配器。你可以用最多三个VNET模块实现支持多个CAN通道、MOST、FlexRay、模拟和数字I/O、HD视频等。配置使用例子如：

  • 18 路双线 CAN 通道
  • CAN + FlexRay + MOST
  • CAN + 模拟量I/O

VNET模块也可根据需求变化用于未来扩展以及二次配置。
了解更多

VNET

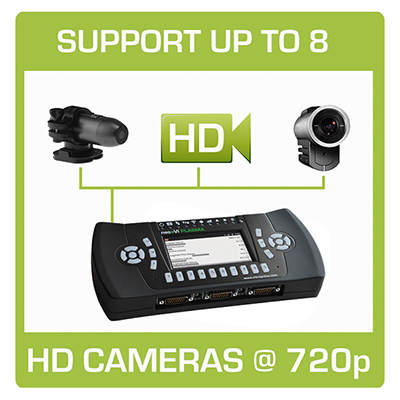

HD Camera Support

HD Video Recording

  • Support for up to 8 HD cameras at 720p and up to 30 FPS
  • Capture HD video in high and low light situations
  • Dash and instrument cluster monitoring
  • Active safety testing, lane departure, adaptive cruise control, back up camera testing, etc.
  • Can be used to visualize real-world environment
  • All data time-aligned and uploaded to Wireless neoVI



记录的同时从海量板上存储器下载数据

借助于Android系统的强大功能，在不中断或减慢数据采集的情况下上传数据。neoVI PLASMA 带有一个SD 卡插槽，最大可以支持到128 GB的高速SD卡。可实现采集记录上千亿条报文！如果你可以自动上传数据，这个可能不是很重要。然而，如果你是处于一个无网络覆盖区域，你就不必要担心数据丢失问题了。

休眠模式选项

专用的Android系统同样提供了休眠管理，可配合neoVI PLASMA实现必要的时候进入休眠，休眠前上传数据以及一旦网络上有数据就自动唤醒。下面多种选项可选：

  • 休眠前上传自上一次上电后的所有数据
  • 休眠前上传所有待传数据
  • 当网络信号可用时，上传待传数据
  • 快速唤醒 – 甚至可以捕获双线CAN 网络上每次出现的第一条报文
  • 多种休眠模式下的电流 < 1 mA

The neoVI Plasma is Part of Intrepid’s Total Solution for Data Logging

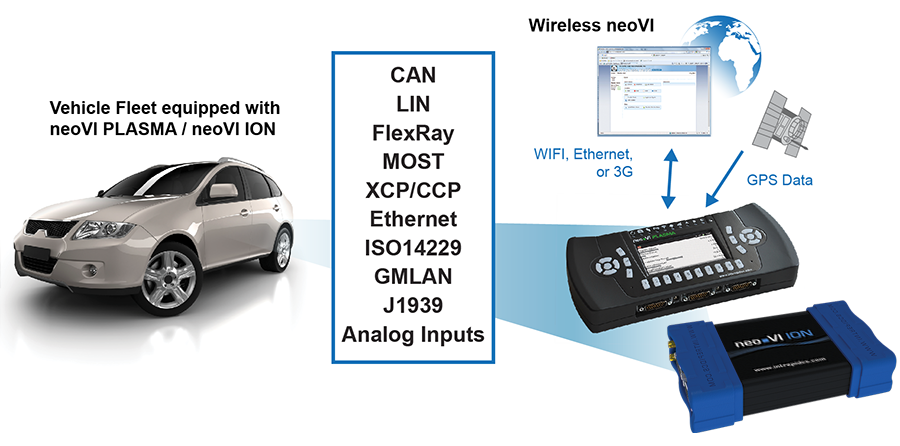

The neoVI PLASMA is part of Intrepid’s advanced wireless in-vehicle data acquisition system. This system consists of neoVI PLASMA (or neoVI ION) data loggers installed in each vehicle of a fleet, an Internet server with Wireless neoVI software, and PC client terminals outfitted with post-analysis software such as Vehicle Spy.



The neoVI PLASMA connects to the vehicle bus or analog sensors and collects data in real time. It transmits data to the server wirelessly via 3G, Wi-Fi, or GPRS. The PLASMA can send data to the server automatically, at scheduled times, based on data analysis results, or based on user command sent with Wireless neoVI software.

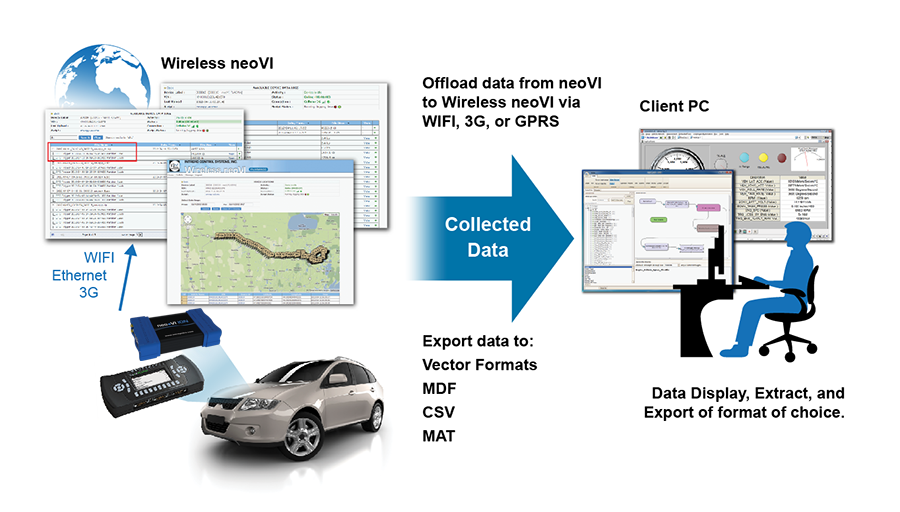

Vehicle data collected by the neoVI PLASMA is encrypted and compressed to ensure security and minimize storage requirements. Data can be transmitted wirelessly to the server or stored locally on SD cards. Data sent to the server is then decrypted and uncompressed. Users can monitor data, track and control loggers, download data, and perform many other functions with Wireless neoVI. Vehicle Spy software is available for post analysis, enabling users to turn their collected data into useful information.
