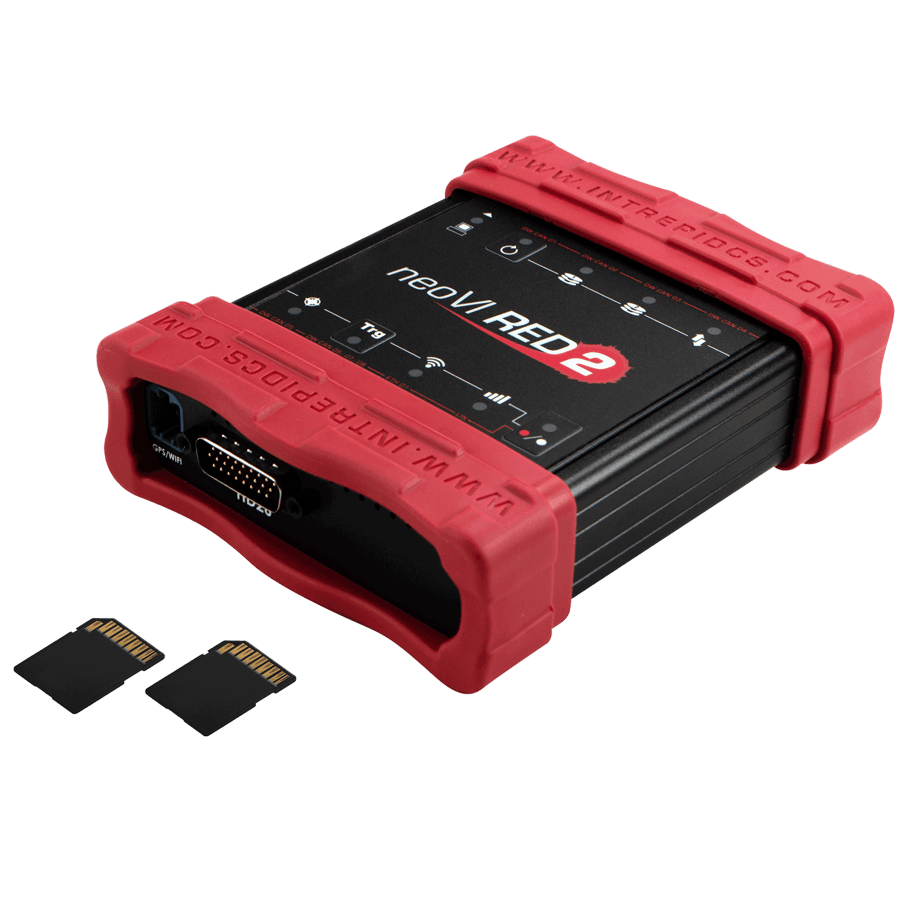

neoVI RED 2

用于CAN FD、LIN和1千兆以太网 (DoIP/XCP)的车辆网络接口和数据记录仪

概述

参数规格

产品手册 (PDF)

引脚定义

通过将电脑和车辆接口相连记录数据

8路CAN FD、2路LIN、以太网： DoIP/XCP

neoVI RED 2将车载网络接口和Linux嵌入式操作系统完美地结合在一起。作为一个功能强大的工具，neoVI RED 2支持多个网络接口，也支持离线数据记录。

neoVI RED 2有多达8路双线CAN FD通道、2路LIN通道和两路千兆以太网通道，满足了客户对于低成本、高性能的车辆网络接口多协议工具的需求。

特性

  • 可选择使用2、4或8路双线 CAN / CAN FD通道
  • 多达4个软件可控CAN终端节点
  • 2路LIN通道
  • 1根DoIP激活线

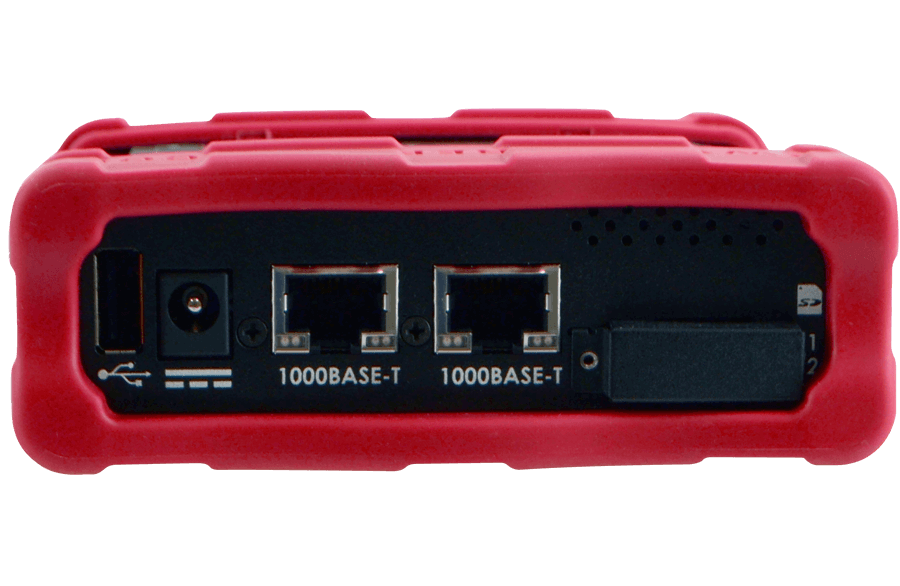

  • 2路千兆以太网(1000BASE-T) 以便使用DoIP、XCPoE等
  • 10个可编程三色LED灯
  • 2张全尺寸SD卡，支持最大2 TB的容量、SD 3.0和800 Mb/s数据写入速度
  • 所有报文和备份的硬件时间戳以及实时时钟精度在25纳秒
  • 内置双频 802.11a/b/g/n Wi-Fi可通过软件选择内部或外部天线
  • LED灯显示连接、错误和运行状态
  • 按钮控制触发数据记录仪
  • 内置加速度计、陀螺仪以及磁力计的方向传感器
  • 内置扩展温度电池用于安全关机
  • 外置高精度的GPS天线
  • 车辆电池唤醒
  • 蜂鸣器

应用

  • 离线数据记录仪
  • 通过Wi-Fi或以太网自动下载的数据记录仪
  • 离线ECU或车辆仿真器
  • 车载数据采集系统
  • 专属测试车队数据采集
  • 车队管理
  • 通过1000BASE-T1支持J2534和RP1210的车辆接口(GM DPS、Ford DET、DiagRA、ChryslerCDA)

离线数据记录、脚本运行和模拟仿真

除了用作电脑接口外，neoVI RED 2还可以在离线模式下运行。它可以运行实时脚本、将数据记录到两个可移动的全尺寸SD卡中、模拟ECU和网关。借助这些功能，还可以通过SD卡中的数据运行脚本刷写ECU。

neoVI RED 2能够记录数据到两个全尺寸SD卡，实时、故障安全的FAT32存储格式以确保可靠性和电脑兼容性。

neoVI RED 2的实时时钟，用于所有报文的硬件时间戳。强大的电源管理系统会自动关闭neoVI RED 2的电源，并根据网络状态或连接到电脑再次唤醒。

强大的脚本功能–CoreMini

如果用户需要支持专有协议、设置与数据记录仪并行运行的模拟器或其他自定义操作，系统可提供脚本环境以扩展基本功能来满足用户的独特需求，确保此系统的灵活度和拓展性。

远程GPS定位

neoVI RED 2具有板载双频802.11a/b/g/n Wi-Fi。此外，neoVI RED 2带有10 HzGPS，精确到2.5米以内。GPS既可作为车队管理工具，也可作为数据记录的一部分，用于将位置与测试数据相关联。

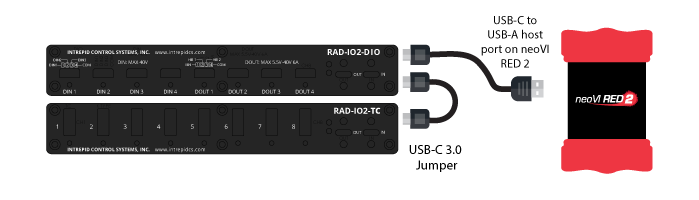

支持RAD-IO 2设备

neoVI RED 2还可以与RAD-IO2配合使用，RAD-IO2通过USB-Type C为电脑提供离线模拟信号、数字信号或温度信号。此外，RAD-IO2系列通过基于开源UART的串行通信协议进行通信。菊花链最多可连接四台设备，USB提供的电流限制了链长。

neoVI Comparison Chart
