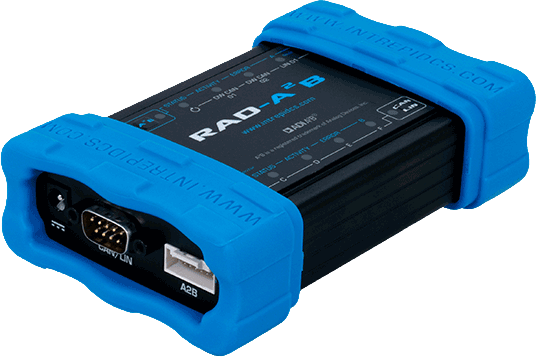

RAD-A2B

汽车音频总线及网络监控测试工具

概述

参数规格

产品手册 (PDF)

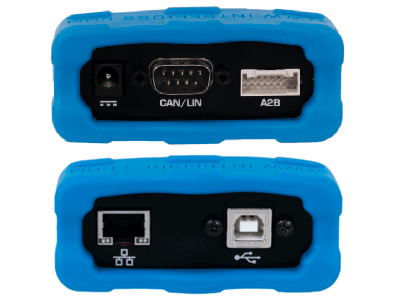

引脚定义

英特佩斯与ADI公司合作研发了最先进的A2B(汽车音频总线®)测试工具。A2B技术使得此工具上的双线接口通过多源音频系统传输音频和控制数据。该技术可实现汽车任何部位的低成本音频传输、主动降噪和车载语音识别。

RAD-A2B将ADI公司的A2B技术与两个CAN/CAN FD收发器和一路LIN通道相结合，使得一个带有时间戳的日志中包含不同的网络报文。RAD-A2B包含一路用于A2B接收监控的通道和一路可以充当仿真器节点的通道。

RAD-A2B与Vehicle Spy 3软件配套使用时，用户可以查看A2B实时数据、控制帧、I²C数据、用于视觉参考的实况音频仪表以及抓取数据流的功能。当用作仿真器节点时，可实现完整的A2B节点模拟，包括下行数据流的刷写(在将来的更新中可用)。

应用

  • 无任何延迟复制A2B总线通讯
  • 解码A2B超帧和A2B错误
  • 实时监控多声道实况音频和上下行音频级别
  • 初始化节点轨迹和视图拓扑
  • 通过单一工具监控I2C数据、GPIO状态并中断A2B总线上的事件
  • 通过USB 2.0用作J2534和RP1210的接口(GMDPS、Ford Det、DiagRA、Chrysler CDA)
  • 快速组装A2B系统原型，在生产之前及时评估性能和权衡利弊

特性

  • 1个A2B总线监控节点
  • 1个A2B仿真器节点
  • 2路DW CAN FD通道
  • 2个软件模拟CAN终端
  • 1路LIN通道
  • 1个千兆以太网(1000BASE-T)，用于DoIP、XCPoE等；1000BASE-T端口可与Rad-Moon或Rad-Moon 2转换器配合使用，以将车载以太网添加到设置中
  • 10个可编程三色LED灯
  • LED灯显示连接、错误和运行状态
  • Phantom power功能
